一、看樣臺介紹
標準光源印刷看樣臺廣泛應用在印刷領域，用于準確比對印刷品的顏色偏差。因為不同光源擁有不同的輻射能量，在照射到物品上時，會顯現不同的顏色。
印刷生產中的顏色管理，品檢員雖然已仔細地對比過貨品的顏色，但因為環境光源不標準或與客商所使用的光源不一致，不同光線下所看到的顏色各異，貨品色差判定不準確?？蜕舔炟洉r會因為色差超出標準范圍而投訴，甚至退貨，從而嚴重影響了公司商譽。
要有效解決上述問題，有用的方法就是在檢定貨品的顏色時，必須在相同的光源及可控制的條件下進行。例如國際通用標準中常采用人工日光D65作為評定貨品顏色的標準光源。
特別是夜班時間，使用標準光源檢定貨品顏色偏差尤其重要。
印刷看樣臺同時提供D65、D50、TL84、CWF等光源選擇，具備測試同色異譜效應的功能。
二、看樣臺操作說明
1、將電源線與看樣臺對接的一頭插入看樣臺的電源插口，看樣臺電源插口在燈箱頂部，另一頭接入市電電源（注意市電電源必須與看樣臺標示的輸入電源相符)。
2、選擇一種光源開關按下,對應的光源燈管點亮,同時看樣臺的計時器開始計時。若要切換光源，可以先把前面光源關掉，再按下需要點亮的光源開關。若需同時開啟兩種或多種光源，只需同時按下兩種或多種光源開關即可。
3、將要檢測物品放在臺面中間，需要比對兩件或兩件以上物品的顏色時，應并排擺放在看樣臺且盡量靠中間位置進行比對。工作時,臺面不能放著對工作無關的雜物,以免影響顏色變化。
4、檢測完畢，關掉已打開的全部光源燈管開關。下班時間不使用時要將電源關閉，長期不使用時要將電源插頭拔出。
5、更換新燈管，燈箱透光玻璃前面有兩顆白色帽螺桿，可以把這兩顆螺桿旋開，再打開透光玻璃，打開透光玻璃時要輕輕地打開且輕輕地放下。取下需要更換的燈管，再將新燈管裝上。注意不同光源,燈管不同位置，不能搞錯。
三、看樣臺日常使用保養注意事項
1、標準光源的使用：光源燈管在點亮30分鐘后，色溫，顯色指數和照度達到更佳狀態；如無特別原因，應避免頻繁開關、切換燈管,以延長燈管壽命。
2、光源燈管使用壽命：標準光源燈管在使用2000-3000小時以后，色溫，顯色指數，照度都會衰減，建議及時進行更換，以免影響對色效果。
3、清潔保養：在清潔保養前請拔下電源插頭，切斷電源，請使用正規的清潔劑擦拭設備，再用干凈柔軟的布擦凈，切忌用水直接沖洗。

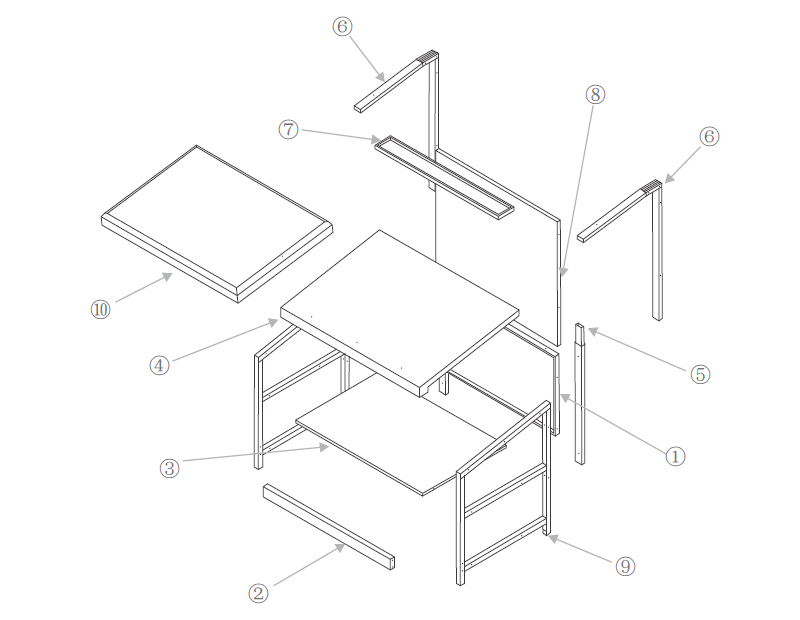

四、臺式看樣臺安裝方法
?
| ?零件名稱 | ?數量 | ?零件名稱 | ?數量 |
| ?① 后背板 | ?1 | ?⑥ 插管上 | ?2 |
| ?② 下檔 | ?1 | ?⑦頂板 | ?1 |
| ?③隔板 | ?1 | ?⑧ 上后背板焊接 | ?1 |
| ?④ 蓋板焊接 | ?1 | ?⑨側片焊接 | ?2 |
| ?⑤插管 | ?2 | ?⑩ 燈箱 | ?1 |
安裝順序
1 .把 ⑨ 兩片側片與 ①后背板連接
2 .把 ② 下檔與 ⑨ 兩片側片連接
3 .把 ④ 蓋板與 ⑨ 兩片側片連接
4.把 ③ 隔板與 ⑨ 兩片側片連接
5.把 ⑤ 兩根插管與 ⑨ 兩片側片連接
6 .把 ⑥ 兩根插管上與 ⑧上后背板連接，再與⑦頂板連接
7 .把第6步裝好上半部，與⑤插管連接
8 .把燈箱掛到兩根插管上，用螺絲固定好
9 .安裝完畢，接上電源線，打開開關，使用標準光源

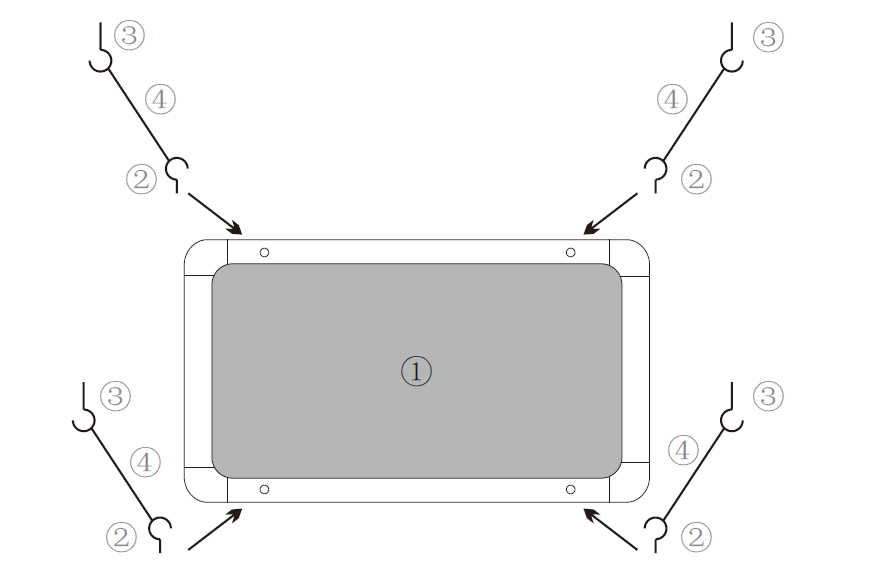

五、吊式光源箱安裝方法
?
?
安裝順序

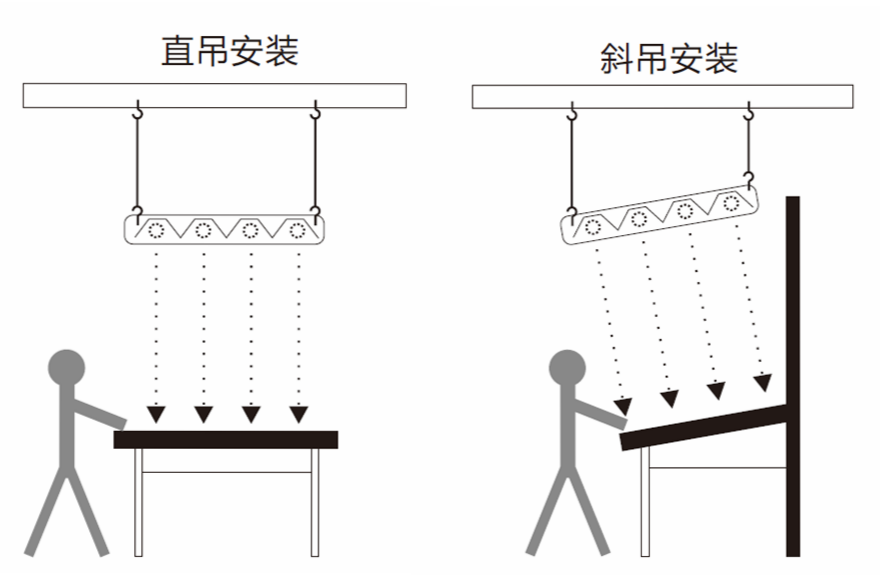

1、根據直射或斜射的類型，確定好安裝的位置；
2、在房頂上相應的位置分別安裝 ③，確保安全固定；
3、把② 分別旋裝到 ① 背面的鉚裝螺母內；
4、確認吊射高度，一般為① 燈管距離觀察臺面110cm左右（+/ -10cm）；
5、根據高度確認好 ④鋼絲繩長度，并做好套圈；
6、懸掛：鋼絲繩一頭套在 ②，另一頭套在③ 上，確保水平穩固；
7、接上電源線，打開開關，使用標準光源。

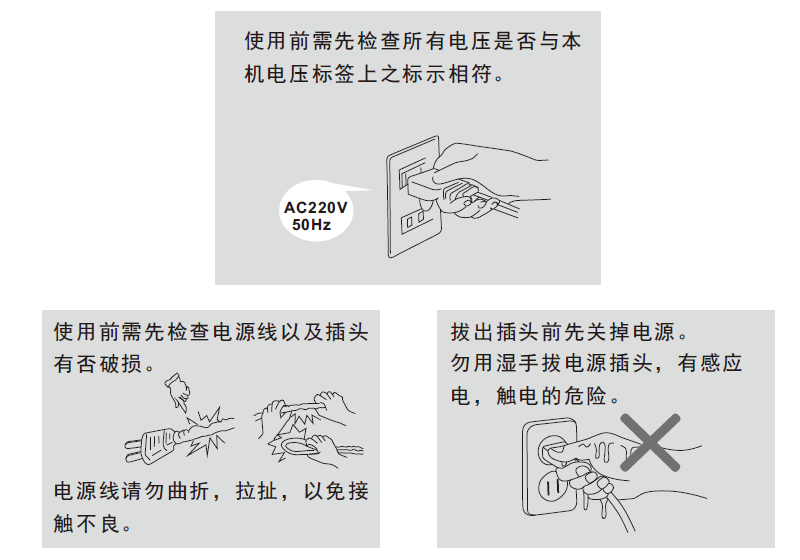

六、 看樣臺特別注意事項
?
七、看樣臺簡易故障排除
| ?打開開關光源不亮 |
?1.電源線是否完好插入插座 ?2.燈管燈座卡位可能松動，轉緊 ?3.燈管是否破損或燒壞，更換燈管 |
| ?板面反光暗淡 | ?用干凈柔軟的布擦凈 |
| ?光源計時器不計數 | ?按復位鍵，重新啟動一下 |
八、質保說明
1、本公司銷售的光源產品，從產品到達客戶公司之日起保修一年，一年內若有產品質量問題，公司將負責修理或更換。八 質保說明
2、本公司產品都有規范的包裝，用戶收到貨物后，如發現包裝或里面產品有損壞，請速與本公司聯系，以便我們給你處理。
3、燈管損壞后請更換專業標準光源燈管，本公司長期供應各種原裝光源燈管。
4、如有安裝或使用上不清楚的問題請直接聯系我們的技術工程師。
?
燈管配件介紹
印刷專用人工日光光源
1.D50 標準光源燈管 模擬Daylight 偏暖日光
◆高顯色指數 CRI≥95 或 CRI=98
◆符合ISO 3664:2009 印刷標準觀察條件
◆進口印刷機看樣臺專用光源,Graphica Pro,COLOR proof系列
| ?60cm | ?18W/950 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
| ?120cm | ?36W/950 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
| ?150cm | ?58W/950 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
?
2.D65 標準光源燈管 模擬Daylight 偏冷日光
◆高顯色指數 CRI≥95 或 CRI=98
◆符合ISO 3664:2009 印刷標準觀察條件
◆看樣臺及對色燈箱專用光源, T60+ P60+ CC120等系列
| ?60cm | ?18W/965 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
| ?120cm | ?36W/965 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
| ?150cm | ?58W/965 | ?T8 | ?Graphica Pro | ?歐洲原裝進口 |
?
其他常用光源
?
| ?CWF光源燈管 | ?（4150K，冷白熒光，美國商店光源） |
| ?84光源燈管 | ?（4000K，歐洲和日本商店照明光源） |
| ?U30光源燈管 | ?（3000K，美洲商店照明光源） |
| ?U35光源燈管 | ?（3500K，美國Target百貨指定光源） |
| ?光源燈管 | ?（紫外光源，用于檢測使用熒光和增白染料的產品） |
| ?A光源燈泡 | ?（2856K，美式櫥窗射燈/家用白熾照明燈，黃色參考光源） |
