光澤度儀作為光電儀器，是利用光反射原理對樣品的光澤度進行測量。即：在規定入射角和規定光束的條件下照射樣品，得到鏡向反射角方向的光束。那么，光澤度儀的入射角、接受角和光束角怎么計量檢查？本文對光澤度儀入射角、接受角和光束角計量檢查方法作了介紹。

光澤度儀原理：

光澤度計是利用光反射的原理對樣品的光澤度進行測量，在規定入射角和規定光束的條件下照射樣品，得到鏡向反射角方向的光束。用光澤度計測定試樣表面反射光通量與入射光通量的比值，即用反射率來評定表面光澤的強弱。光澤度計由光源、透鏡、接受器和顯示儀表等組成。按光澤度計的照明光束和接收光束分，光澤度計有兩類：一類是平行光路，另一類是會聚光路。

按入射角分：有定角式和變角式兩種。

從光源發出的光，經過照明透鏡正確地照到樣品上，由接收透鏡在鏡面反射方向上將光束送給探測器，將光信號轉換成電信號，經放大等處理后輸出，完成光澤度的測試。

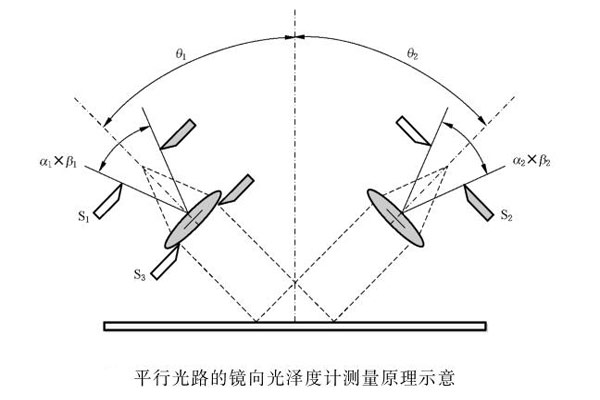

下圖所示為平行光照明的光路圖。

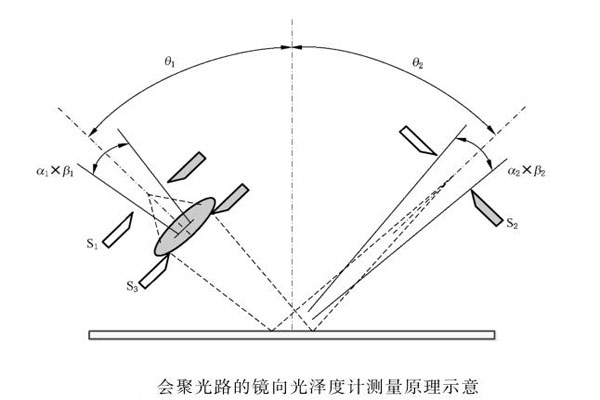

下圖所示為會聚光照明的光路圖。

其中：θ1——入射角；θ2——反射角；α1——測量平面（由入射光軸及反射光軸組成的平面）內的入射張角；α2——測量平面內的反射張角；β1——垂直于測量平面的人射張角；β2——垂直于測量平面的反射張角；S1——人射方視場光闌；S2——反射方視場光闌；S3——孔徑光闌

探測器通常校正為具有y（λ）光譜響的特性。

光澤度儀的入射角、接受角和光束角檢測方法：

1.入射角及光束張角的檢查方法

將測角裝置的平行光管設置在θ角上，調節光澤度計的測量平面，使其反射張角光的像與平行光管的十字線平行。旋轉測角裝置的水平度盤，使平行光管的十字線與發射張角光像的左、右兩邊相切，讀得θ'1，θ'2。旋轉平行光管的垂直度盤，使平行光管的十字線與發射張角光像的上、下兩邊相切，讀得角度ω1，ω2。

按下式計算：

2.接受角及光束張角的檢查方法

旋轉測角裝置的水平度盤，使平行光管的十字線與張角光像的左、右兩邊相切，讀得角度θ'3，θ'4旋轉測角裝置的垂直度盤，使平行光管的十字線與接受張角光像的上、下兩邊相切，讀得角度ω3，ω4。

按下式計算：

3.入射角、接受角和光束角允許誤差計算方法

式中：

θ₀，α₀，β₀——光澤度計設計的標稱值；

θ_x，α_x，β_x——實際測量值。

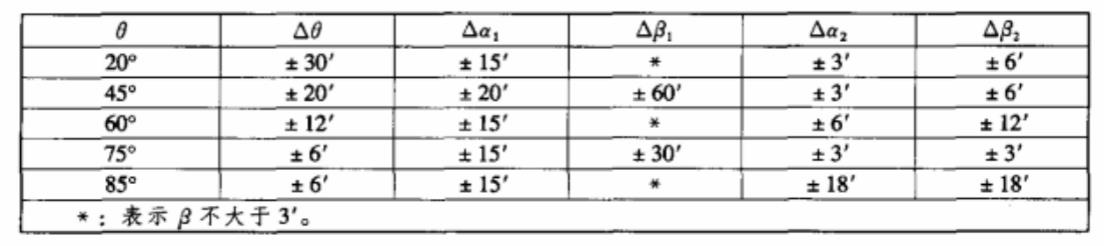

允許誤差見下表：
