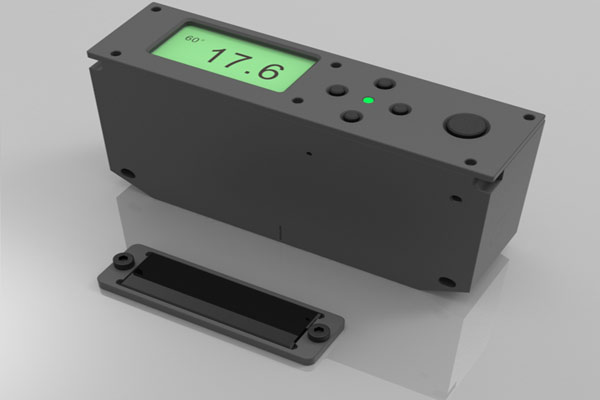

YGL60非接觸式光澤度儀是三恩時公司生產的一款便攜式光電儀器，該光澤度以可以與被測平面距離10mm即可實現精確光澤度數據測量，可用于自動化的生產線。本文對三恩時YGL60非接觸式光澤度儀原理及校準方法做了介紹，對此感興趣的朋友可以了解一下！
YGL60非接觸式光澤度儀符合國際標準IS02813和中國國家標準GB/T9754，滿足JJG696工作光澤度計要求。YGL60非接觸式光澤度計具有開機自動校正，有基本模式，品管模式、統計模式和連續模式四種測量模式，滿足不同的測量需要，同時品質管理軟件。

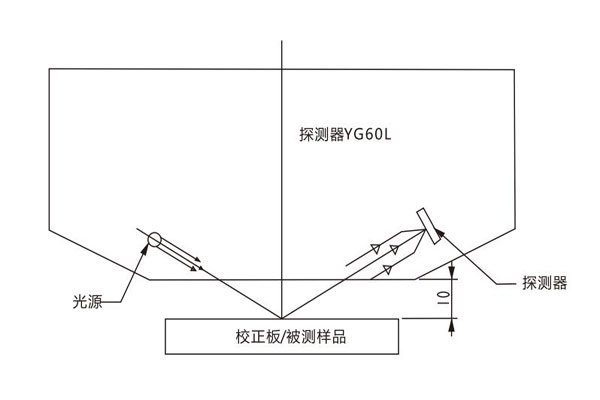

非接觸式光澤度計的特殊設計，使得本儀器可以進行接觸式測量，也可以進行間隔10mm的非接觸式測量。如下圖所示，校正板和被測樣品距離光澤度計底板的距離要確保10mm。當儀器連接10mm校正支架時，被測樣品可貼緊校正支架，實現接觸式測量。當儀器未連接10mm校正支架時，被測樣品距離儀器底部10mm，實現非接觸式測量。
YGL60非接觸式光澤度計采樣流程有兩種，其一是，正常測量模式下，照明光源開啟，被測樣品被照明，探測器信號采集，照明光源關閉，輸出被測樣品光澤度，單次測量時間為1秒鐘；其二是，在線測量模式開啟，照明光源會一直被開啟，探測器進行不間斷的信號采集輸出，這樣可以使測量周期盡量短，單次測量周期為180毫秒。
儀器開機時會自動檢測校正盒并進行校準。
為了測量準確性，在改變供電方式后（由電池改為USB或由USB改為電池供電）需要重新校準，另外修改校正參數后也需要重新校準儀器。如果環境變化過大也應考慮重新校準儀器。
儀器校準相關功能在“儀器校準”菜單下。進入主菜單選中“儀器校準”后按下“確定鍵”可進入“儀器校準”菜單。如果是在基本測量模式下，亦可在基礎模式菜單中找到“儀器校準”菜單項。
1.儀器校準方法

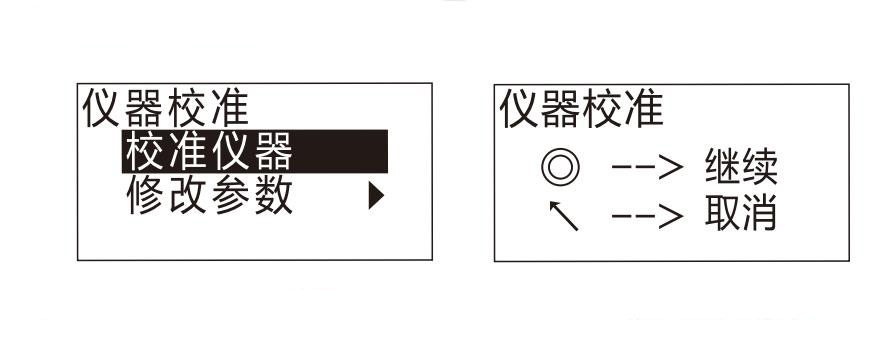

在校準之前請先確認校正板干凈，校正盒已合好。在使用過程中校準儀器可進入“儀器校準”菜單，然后在“儀器校準”菜單中選中“校準儀器”并按下“確定鍵”，此時會進入“儀器校準”界面，然后按“測量鍵”或“確定鍵”開始校準儀器。如下圖所示。
校準儀器時會顯示“正在校準字樣”，并閃起綠燈。

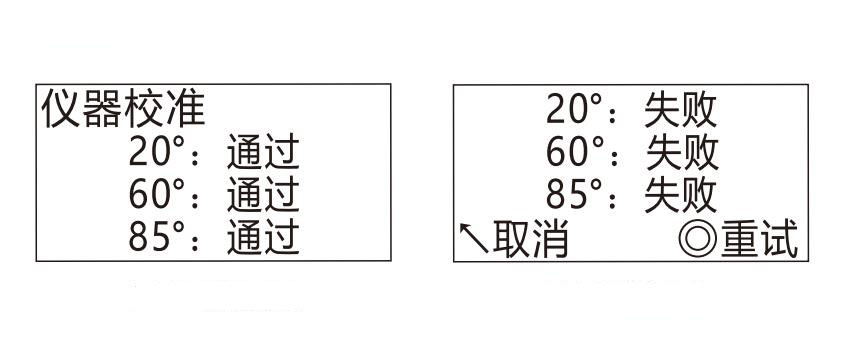

校準完成后如果通過校正會顯示下圖界面，此時按測量鍵可返回測量界面，如果要返回“校準菜單”可按返回鍵。如果校準失敗會顯示下圖1界面，如果要重試可按“測量鍵”或“確定鍵”，取消可按“返回鍵”。
2.修改校準板參數
如果更換或是重新標定了校準板，需要同步修改儀器中的校準板參數。如下圖所示。
如果要修改校正板參數可進入“儀器校準”菜單，然后選中“修改參數”菜單項并按下確定鍵進入“修改參數”界面。
選中要修改的角度然后按下“確定鍵”開始編輯相應的值。編輯完成后按“測量鍵”存儲更改。
注意：隨意更改校準板參數會導致測量不準，如果要重新標定校準板或更換校正盒，請咨詢?nèi)鲿r(shí)客服。
